高分散选粉机

时间：2023-04-13 16:48:31 点击：583 次来源：洛阳建材建筑设计研究院有限公司

　　高分散选粉机

　　【进料粒度】： ≤0.1mm 【生产能力】：45-780t/h

　　应用领域

　　水泥粉磨、鈣粉、砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、石英砂等

　　适用物料

　　水泥、石灰石，生石灰、煤粉、煤、和焦碳。

　　产品概述
高分散选粉机

　　突出优势

　　1、采用二级分选，三级分散，分级精度高，选粉效率比传统O-SEPA选粉机提高20-30%。

　　2、合理的结构允许选粉风量、产量、喂料量在较大范围内变化而不影响选粉效率，分级性能十分稳定。

　　3、分级原理，结合多种选粉原理，采用航空空气动力学分析方法对整个流场进行优化设计，使设备阻力显著减小，选粉效率高，节能降耗显著。选粉机转子内装有获得国家发明的涡流整流器，流场内气流速度相对误差＜5%。

　　4、选粉机采用无级调速，细度调节方便，灵敏可靠。

　　5、主轴下轴承密封采用新型设计方案，有效解决轴承进灰尘和润滑油漏油等问题，有效延长选粉机使用寿命。

　　工作原理

　　出磨物料经提升机从侧面两个进料口喂入，通过旋转的撒料盘将物料均匀撒在壳体与撒料盘之间的上升气流中，物料进行初次分级，未分散的团状物料及大颗粒落入清洗装置中，一、二次风通过清洗装置将撒料盘下的物料进行再次清洗，大颗粒物料沉入粗粉收集锥，其余物料随上升气流再次进入壳体与撒料盘之间的气流中。

　　含尘气体通过导向叶片导流，进入转笼与导风叶片之间的主选粉区。分选原理是根据离心力与空气阻力（斯托克斯力）的平衡达到有效的分级。由垂直叶片组成的笼式转子回转时，转子内外压差在整个选粉区上下维持一个定值，从而使气流稳定均匀，为精确选粉创造了良好的条件。每一个颗粒自上而下得到了多次重复分选的机会。通过调整转子的转速，使符合切割粒径的颗粒进入转子内腔，随气流通过上部出风口进入袋式收尘器收集，进入成品。

　　大于切割粒径的颗粒通过转子与中粗粉锥上口法兰之间的间隙进入中粗粉锥，通过流化装置将物料送进粗粉斜槽，回至磨头。

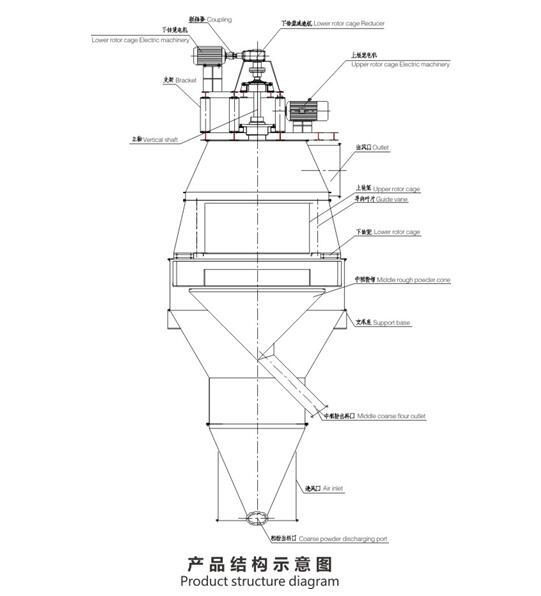

高分散选粉机结构图

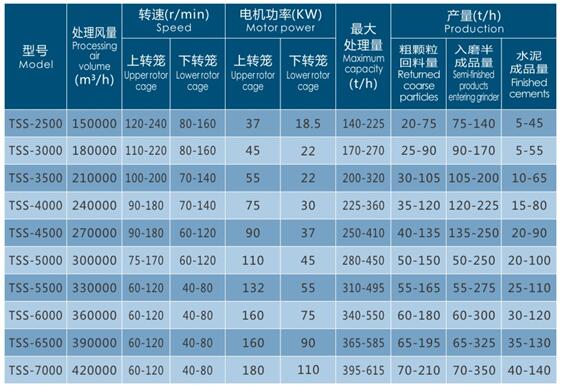

　　技术参数

型号 Model	处理风量 Piocesungdt volume (m³/h)	转速(r/min) Spoea		电机功率(KW) Mofor power		zui大处理量 Maunumcopocly(t/h)	产量(t/h) Production
型号 Model	处理风量 Piocesungdt volume (m³/h)	上转笼 DeeecD⁹	下转笼 Loetolotco0e	上转笼 Upper iolorC0ge	下转笼 LoweriotoCoge	zui大处理量 Maunumcopocly(t/h)	粗颗粒回料量 Retuned CDOrse podel	入磨半成品量 Semrted ppderergpre	水泥成品量 Fnchedaeman
TSS-2500	150000	120-240	80-160	37	18.5	140-225	20-75	75-140	5-45
TSS-3000	180000	110-220	80-160	45	22	170-270	25-90	90-170	5-55
TSS-3500	210000	100-200	70-140	55	22	200-320	30-105	105-200	10-65
TSS-4000	240000	90-180	70-140	75	30	225-360	35-120	120-225	15-80
TSS-4500	270000	90-180	60-120	90	37	250-410	40-135	135-250	20-90
TSS-5000	300000	75-170	60-120	110	45	280-450	50-150	50-250	20-100
TSS-5500	330000	60-120	40-80	132	55	310-495	55-165	55-275	25-110
TSS-6000	360000	60-120	40-80	160	75	340-550	60-180	60-300	30-120
TSS-6500	390000	60-120	40-80	160	90	365-585	65-195	65-325	35-130
TSS-7000	420000	60-120	40-80	180	110	395-615	70-210	70-350	40-140
