回转窑挂窑皮的影响因素以及如何保护好窑皮

　　所谓挂窑皮就是液相凝固到耐火砖表面的过程。因此熟料烧成液相量的多少液相粘度的高低直接影响到窑皮的形成，而生料化学成分直接影响液相量及其粘度。以前湿法窑，人们主张挂窑皮期间的生料硅酸率适当偏低一些，而饱和比适当偏高一些。但对于预分解窑，目前窑头都使用三风道或四风道燃烧器，回转窑正常运行时，一次风量少，二次风温度又很高。因此煤粉燃烧速度、火焰温度远高于湿法窑。如果降低硅酸率，液相量相应增加，物料容易烧流，挂上的窑皮不吃火容易脱落。所以一般都主张挂窑皮的生料应与正常生料成分相同为好。
　　挂好烧成带窑皮的主要因素除有一定的液相量和液相粘度以外，还要有适当的温度，气流、物料和耐火砖之间要有一定的温差。

　　一般应控制在正常生产时的烧成温度。掌握熟料结粒细小而均齐，不烧大块更不能烧流，严禁跑生料。升重控制在正常生产指标内。要保持烧成温度稳定、窑速稳定、火焰形状完整、顺畅。这样挂出的窑皮厚薄一致、平整、均匀、坚固。

　　为了使窑皮挂得坚固、均匀、平整，稳定窑内热工制度是先决条件。挂窑皮期间，稳定的喂料量和稳定的窑速是至关重要的。喂料量过多或窑速过快，窑内温度就不容易控制，粘挂的窑皮就不平整，不坚固。所以新窑次挂窑皮起始喂料量和窑速能控制设计产量的35％左右。挂到一定程度以后再视窑皮粘挂情况逐渐缓慢增加。这样可以保持料层由薄到厚，温度由较低到较高，物料在窑内停留时间由较长到较短，以便于保持火力偏中而稳定，粘挂好窑皮和烧好熟料。随着窑皮不断增厚，逐步减少物料在窑内的停留时间，增厚料层，提高烧成带火力，这也是防止窑皮因挂得快而松散的措施。

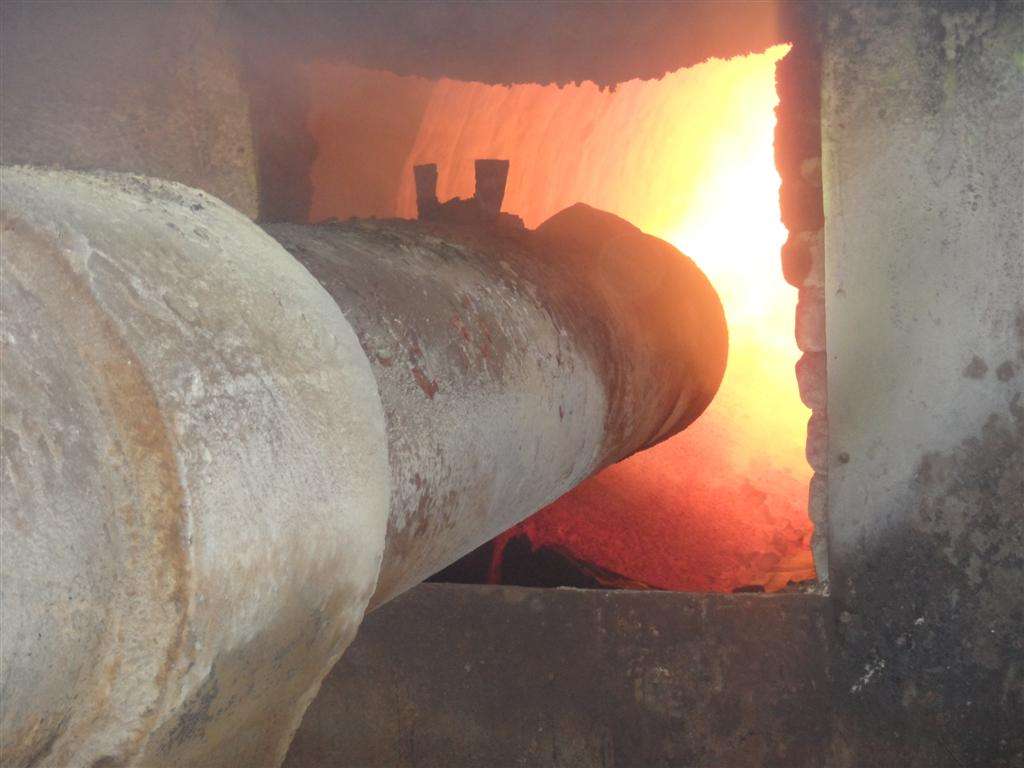

　　一般情况下，喷嘴位置应尽量靠前(往外拉)一点，同时偏料，火焰宜短不宜长。这样高温区较集中，高温点靠前，使窑皮由窑前逐渐往窑内推进。随着生喂料量的逐渐增加，喷嘴要相应往窑内移动。待窑产量增加到正常情况，喷嘴也随之移到正常生产的位置。挂窑皮期间切忌火焰太长，否则高温区不集中，窑皮挂得远或前薄后厚，甚至出现前面窑皮尚未挂好，后面已经形成结圈等不利情况。

　　在挂窑皮的过程中，要求窑皮渐渐增厚，不要过快，以避免挂上的窑皮松驰，不结实，影响回转窑以后的长期安全运转。判断窑皮是否平整，首先根据筒体温度扫描，看曲线波动是否有峰值出现；其次，根据窑规律曲线，看是否有宽窄的周期性变化；另外，现场在窑头用看火镜也可以看出窑皮颜色微白，前后平整，颜色一至，没有凸凹和明暗现象，则表明窑皮较平整。

　　要想保护好窑皮，应注意以下几点：

　　1.首先要挂好窑皮，挂中有保，保中有挂。

　　2.建立和建全窑衬材料的保管和砌砖责任制，提高衬料和砌砖质量，各带窑衬应相应配套。

　　3.加强煅烧控制，避免烧大火，烧顶火，严禁烧流或出生料，保证熟料颗粒细小均匀。

　　4.改进喷煤嘴结构，保持完整的火焰形状、经常移动喷煤嘴位置，调整高温区。

　　5.严防结圈，发现结圈要及时处理。

　　6.发现窑皮不好时及时采取措施。

　　7.加强设备维护，减少停窑次数，避免窑皮因忽冷忽热而脱落。

　　结语

　　根据物料在煅烧时所具有的胶粘性能与表面熔融的耐火砖结合在一起的特点来挂窑皮，注意挂窑皮时的喂料量、窑速、火焰长度以及挂窑皮的时间等要点，综合考虑各方面的因素，挂好窑皮可以减少热量向外散失，提高热效率，延长耐火材料的使用寿命，对回转窑有十分积极的影响。另外，应加强设备维护，发现窑皮不好时及时采取措施，保护好窑皮。
